Slik beregner du hendelsesenergi i Febdok med både 2002- og 2018-modellen fra IEEE 1584. Robin Burud viser steg for steg hvilke inputdata som kreves, hvordan du leser resultatene, og hvordan tallene brukes til å velge tiltak og merke fordelingstavlen.
Leksjoner: 5 (30 minutter).
Elflix Premium: Kurset inngår i Elflix Premium. Premium-kursene er fordypningskurs for prosjekterende, faglig ansvarlige og andre som trenger faglig dybde.
Slik kommer du i gang med Elflix Premium →
Fra 2022-utgaven skjerpet NEK 400 kravene til beskyttelse mot interne lysbuefeil i fordelingstavler. Disse er stort sett videreført i 2026. Skal du velge et aktivt tiltak, trenger du å vite hvor mye energi som faktisk kan frigjøres. Der det utføres beregninger, krever NEK 400 at du bruker en anerkjent metode. IEEE 1584 er en slik metode, og Febdok har den innebygd.
Robin Burud fra COWI går gjennom to fullstendige beregninger. Først 2002-modellen, med valg mellom åpen og kapslet utførelse, elektrodeavstand og arbeidsavstand. Deretter 2018-modellen, som krever mer detaljerte opplysninger om elektrodekonfigurasjon og kapslingsdimensjoner, men til gjengjeld gir en mer presis beregning.
Underveis ser du hvor gyldighetsområdene går, hvorfor basisdimensjonen på 508 mm er et konservativt utgangspunkt, og hvordan valget mellom VCB og HCB slår ut på resultatet. Du ser også hvordan tiltak kan testes før de bygges, fra effektbrytere med egen serviceinnstilling til interne lysbuereduserende systemer, og hvordan du henter ut hendelsesenergi, lysbuegrense, PPE-nivå og beregningsdato til merking av tavlen.
Målet er ikke å gjøre deg til ekspert på standarden. Målet er at du skal kunne gjennomføre en beregning du kan stå inne for, og bruke tallene som beslutningsgrunnlag når du velger vern, tavleløsning, arbeidsmetode og verneutstyr.
I den ene leksjonen intervjues to leverandører under Eliaden. Vi snakker om hvordan de løser lysbuebeskyttelse i praksis, hvilke vern som sitter i fordelingen, hvordan ekstra beskyttelse aktiveres og nærmere om lysbueslukketid.
Kurset passer for deg som prosjekterer, som har faglig ansvar etter FEK, eller som skal vurdere risiko ved arbeid på og nær fordelingstavler. Du bør kjenne Febdok fra før, da kurset ikke går gjennom grunnleggende bruk av programmet.
Person som har fullført nybegynnerkurs, har noe praktisk erfaring, og ønsker å utvide sin kunnskap og ferdigheter innen emnet ytterligere.
Grunnleggende forståelse eller fullført nybegynnerkurs i emnet. Forståelse for fundamentale konsepter og ønske om fordypning i detaljerte aspekter.
Du trenger et aktivt abonnement på Elflix Premium, enten som enkeltbruker eller gjennom Elflix Bedrift. Alle abonnement bestilles i nettbutikken. Se priser og abonnement.
Vil du ha en gratis gjennomgang, kan du bestille tid via Teams.
Med et abonnement går tiden til læring, ikke til administrasjon. Nye kurs blir tilgjengelige automatisk, og du kan repetere så ofte du vil. Elflix fungerer som et oppslagsverk for fagkunnskap, og blir ofte rimeligere enn å kjøpe enkeltkurs.
Der det utføres beregninger, krever NEK 400 at det brukes en anerkjent metode. IEEE 1584 er et eksempel på en slik metode, og den er innebygd i Febdok.
2018-utgaven bygger på en utvidet empirisk modell og gir høyere treffsikkerhet, men er mer følsom for inputdata. I 2002-modellen velger du mellom åpen og kapslet utførelse. 2018-modellen har fem elektrodekonfigurasjoner (VCB, VCBB, HCB, VOA og HOA) og krever i tillegg kapslingens dimensjoner.
Lysbuegrensen er avstanden fra feilstedet der energinivået er lavere enn 1,2 cal/cm². Ved dette nivået er det omtrent 50 prosent sannsynlighet for å unngå andregrads forbrenning, og det regnes normalt som en akseptabel restrisiko.
Hendelsesenergi er et mål på den termiske energien som treffer en overflate, typisk menneskelig hud, ved en gitt arbeidsavstand fra en lysbue. Den oppgis i J/cm² eller cal/cm², der 1 cal/cm² tilsvarer omtrent 4,18 J/cm². Verneutstyr klassifiseres ofte i cal/cm². Energien er sterkt påvirket av hvor lenge lysbuen varer, så raskere utkobling gir lavere energi.

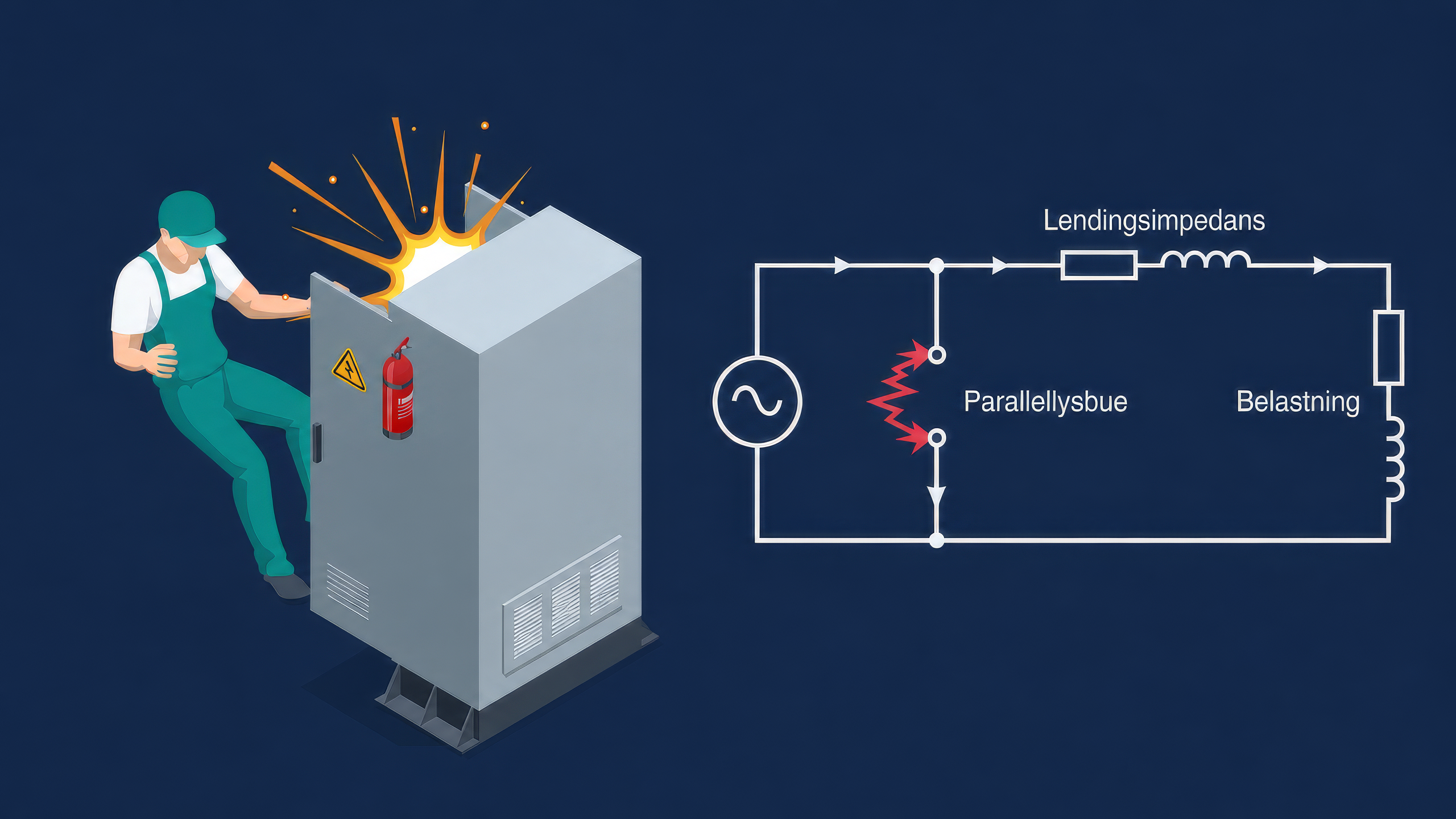

Lær å vurdere lysbuefare i praksis. Kurset dekker hendelsesenergi, regelverk, beregningsmetodikk etter IEEE 1584 og konkrete tiltak for å redusere risiko ved arbeid i fordelinger og tavler. Med regneeksempler, fallgruver og krav til merking. For prosjekterende og faglig ansvarlige.
