Lær forskjellen på B-, C- og D-karakteristikk for automatsikringer. Kurset gir deg praktisk innsikt i strøm-/tid-kurver og valg av vern - forklart med eksempler.
Leksjoner: 6 (20 minutter).
Elflix Ute: Kurset inngår i Elflix Ute, som er kurs med innhold relevant for elektrikere og andre fagarbeidere i elektrobransjen.
Slik kommer du i gang med Elflix Ute →
Kurset gir deg en praktisk innføring i hvordan automatsikringer reagerer på overbelastning og kortslutning, og hvordan du bruker strøm-/tid-kurven når du velger vern.
Når vi velger vern i en kurs, handler det ikke bare om størrelse – men også om karakteristikk. I dette kurset får du en praktisk og forståelig innføring i hvordan automatsikringer fungerer, med særlig fokus på strøm-/tid-karakteristikker og forskjellene mellom B, C og D.
Kurset er laget for elektrikere som ønsker å forstå hvordan overstrømsvern reagerer på overbelastning og kortslutning. Du blir kjent med begrepene I1, I2, I4 og I5, og lærer hvordan disse verdiene avgjør når og hvordan vernet løser ut. Vi bruker både standardverdier og produsentvariasjoner som utgangspunkt for å vise hvordan det faktisk ser ut i praksis.
Gjennom konkrete eksempler med motorstart og beregning av minste feilstrøm, lærer du å bruke strøm-/tid-kurven som verktøy. Du får se hvordan forskjellige karakteristikker oppfører seg ved samme belastning, og hvilke vurderinger du må gjøre for å velge riktig vern.
Vi ser også på hvorfor det er viktig at vernet løser ut raskt nok, men samtidig tåler normale startstrømmer. Kurset tar deg gjennom vurderinger som balanserer sikkerhet, funksjonalitet og selektivitet – uten å gjøre det mer komplisert enn nødvendig.
Avslutningsvis rydder vi opp i noen vanlige misforståelser knyttet til ulike typer vern – som forskjellen mellom automatsikringer, kombivern, jordfeilautomater og overspenningsvern – slik at du kan føle deg trygg i dialog med både kolleger og leverandører.
Kurset holdes av Kjetil Strandbråten Sannan, som var faglig ansvarlig i Baneservice da kurset ble spilt inn, og som er aktiv innen standardisering i NEK og IEC. Med erfaring fra både installasjon og testing i Febdok for NHO Elektro, formidler han temaet på en praktisk og jordnær måte – direkte rettet mot deg som står ute i felt.
Kurset passer for elektrikere som velger vern i kurser og vil forstå hvorfor karakteristikken betyr like mye som størrelsen. Det passer også for lærlinger og deg som vil friske opp kunnskapen før du prosjekterer.
Du trenger et aktivt abonnement på Elflix Ute, enten som enkeltbruker eller gjennom Elflix Bedrift. Elflix Ute er rimeligere enn Premium. Alle abonnement bestilles i nettbutikken. Se priser og abonnement.
Vil du ha en gratis gjennomgang, kan du bestille tid via Teams.
Ja. Elflix fungerer på mobil, nettbrett og PC uten installering, så du kan ta kurset i bilen, i lunsjen eller hjemme.
I4 er den høyeste strømmen vernet tåler uten å koble ut innen 100 millisekunder, og brukes til å vurdere startstrømmer. I5 er den laveste strømmen som garantert gir utkobling innen 100 millisekunder, og brukes til å vurdere minste feilstrøm (Ik min).
Ved 160 A. For C-karakteristikk er I5 lik 10 ganger merkestrømmen.
Et kortslutningsvern skal alltid plasseres i starten av kursen det skal beskytte. Et overbelastningsvern kan plasseres hvor som helst mellom kortslutningsvernet og lasten.
Bokstaven angir den elektromagnetiske delen av utløserkurven. Etter IEC 60898 kobler et B-vern garantert ut innen 100 ms ved 5 ganger merkestrømmen, et C-vern ved 10 ganger og et D-vern ved 20 ganger. Den termiske delen, som tar overbelastning, er lik for alle tre.

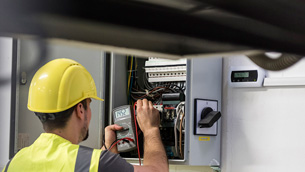

Hva er et overstrømsvern, hvilke funksjoner har de og hvordan skal du bruke dem? Alt dette og mer til får du svar på i dette kurset.

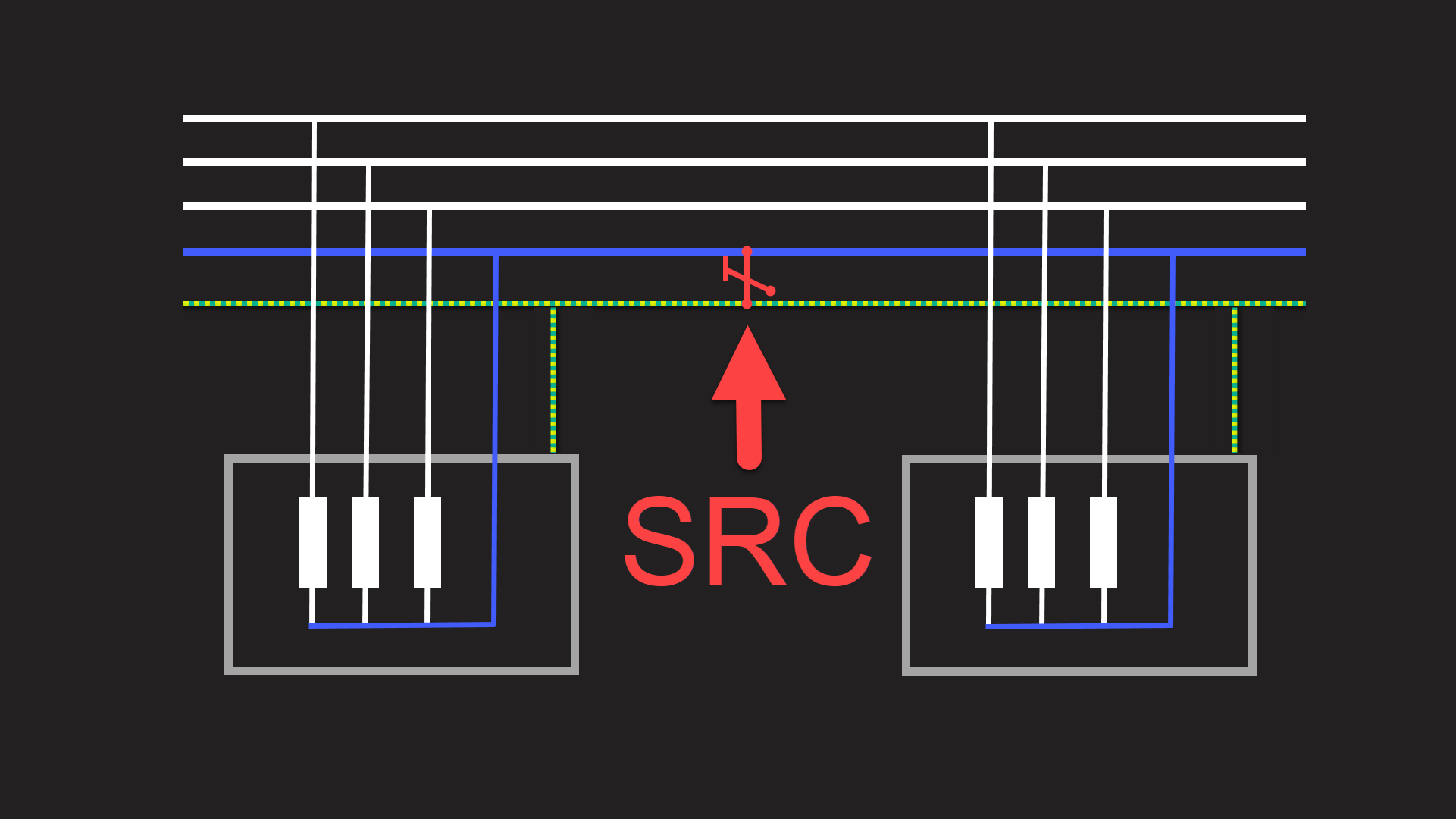

Skal du prosjektere, utføre eller kontrollere TN-installasjoner med flere strømkilder? Da må du også kjenne kravene til systemjording. Dette kurset gir deg en dypere innsikt i bakgrunn for kravet til at det kun skal være en systemjording i installasjonen.
